Когда камень меняет обличие

Иногда камень преподносит сюрпризы — приятные и не очень. То он трескается, то шелушится, то обнаруживает скрытые поры. И если основные звенья технологической цепочки камнеобрабатывающей компании в полном порядке, возникает вопрос: что не так с этим камнем? Ответ порой бывает шокирующим, особенно если материал пришёл из-за рубежа от продавца, с которым вы ещё не имели дело. Как избежать подмены камня, и как использовать ГОСТ, чтобы получать качественный продукт, делится мнением наш эксперт. В гостях у «Мемориальщика» заведующий Отделом облицовочных материалов из природного камня института ВНИПИИСтромсырье, кандидат геолого-минералогических наук, человек, посвятивший 49 лет работе с облицовочным камнем, Николай Моторный.

Мрамор, который стал травертином

— Не всегда поведение камня бывает предсказуемым, — говорит Николай Иванович. — Когда камень попадает в руки строителей, монтажников, порой он начинает вести себя не так как надо: то трескается, то шелушится, то на нём появляются пятна. В этот период (обычно в начале года) для нашей лаборатории начинается сезон физико-­механических испытаний, когда мы проверяем строительный и мемориальный камень на соответствие ГОСТу — на 8 обязательных параметров и 5–7 вспомогательных. И часто оказывается, что камень не соответствует параметрам ГОСТ, а значит, его нельзя применять в наружной облицовке. В связи с этим у покупателя камня появляются сомнения: а тот ли камень прислали?

В камнеобрабатывающей отрасли, особенно в строительном секторе, нередко встречается проблема соответствия поставленного материала требуемому: покупатель заказывает камень из-за границы, но часто не знает наверняка, что ему привезли. К примеру, покупатель заказал известняк «Малеанос» из Португалии, а ему привозят «Мокка Крем». Да, это тоже известняк, внешне он напоминает «Малеанос», но по своим свойствам это совсем другой камень, он менее морозостойкий, а значит, мало годится для наружных работ.

Был случай, когда заказчику прислали целых три разновидности «Малеаноса». С помощью неразрушающих методов контроля удалось доказать, что камни были с трёх разных карьеров. Причём заказ был довольно крупный, и весь объём брака, с которым заказчик обратился в нашу лабораторию, пришёлся как раз на третью разновидность камня

Мне запомнился ещё один шокирующий случай, когда на экспертизу привезли плиту натурального камня, но в результате тщательного анализа выяснилось, что камень... искусственный.

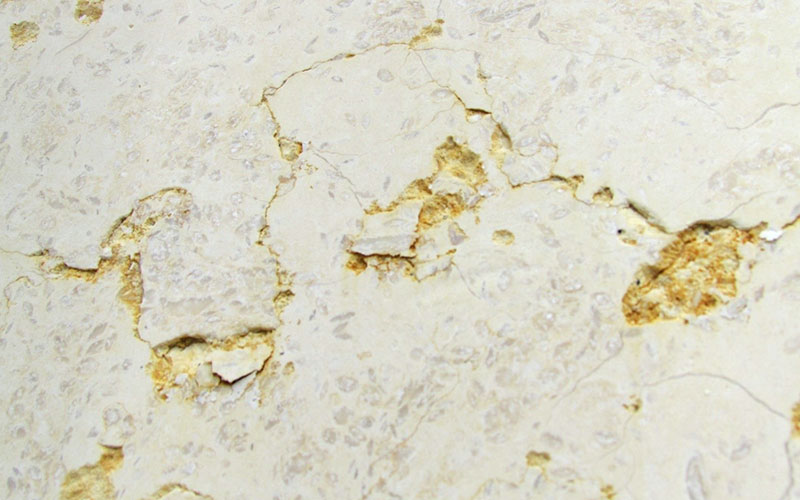

Шелушение мраморизованного не морозостойкого известняка

Были и зеркальные случаи. Остроумные предприниматели однажды предлагали купить патент по производству искусственного камня за крупную сумму. Исследованиями в нашем отделе было установлено, что представленный покупателю образец, якобы выращенный в промышленной установке, является натуральным, природным камнем.
Российские месторождения хорошо знакомы покупателям. Если в документах на поставку написано «гранит», в 99% случаев можно быть уверенным, что пришёл именно тот гранит. Иная ситуация с поставками из-за рубежа. Дело в том, что большинство потребителей камня не имеют образования в области геологии, многие даже не учились на строителей, поэтому их довольно легко ввести в заблуждение относительно поставляемой продукции и продать «кота в мешке». Плюс ко всему поставками камня занимается множество фирм, и редко у какого поставщика есть свой геолог — специалист, который смог бы отличить габбро от других пород чёрного камня. А под формулировкой «чёрный гранит» может скрываться всё что угодно: и габбро, и лабрадорит, и пироксенит и даже гнейс и кварцит. Но к этим камням предъявляются разные требования, и в работе ведут они себя совершенно по-разному.

Однажды при проведении минералого-петрографических исследований карбонатных пород выяснилось, что заказчику прислали вместо мрамора — мраморизованный известняк, вместо известняка — мраморизованный известняк. Внешне эти горные породы очень схожи, но в нормативных документах к ним предъявляются совершенно разные требования показателей прочностного сжатия, водопоглощения, морозостойкости, объёмной массы. Был случай, когда прислали на исследования мрамор, который в процессе изучения оказался травертином. А с травертином нужно быть очень осторожным. В его структуре много пор, и по этим порам он может раскалываться.

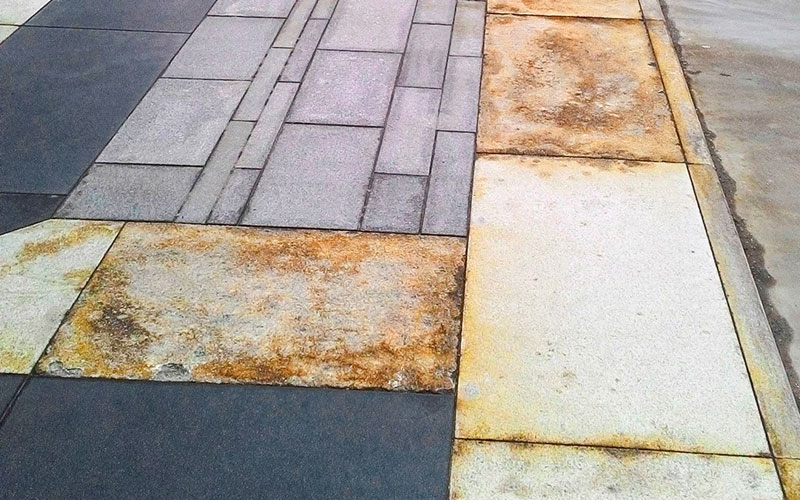

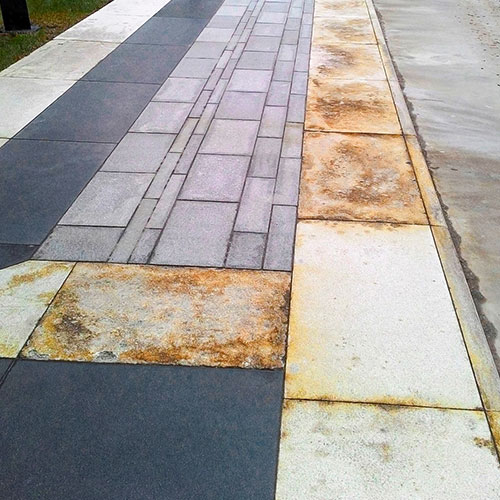

Развитие плесени и оксидов железа и меди по плитам китайского гранита с большим водопоглощением

О камне позаботится ГОСТ

Вот для чего нам нужен ГОСТ 9479-2011 Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. ГОСТ заботится о покупателе, указывая такие характеристики, благодаря которым материал не разрушается долгие годы. А долговечность — самое главное свойство камня.

По действующему российскому ГОСТу поставщик камня должен сопровождать свой продукт техническим паспортом — документом, содержащим основные физические и механические характеристики камня. Но надо признать и тот факт, что ГОСТ у нас носит чисто рекомендательный характер, и принимают во внимание его далеко не все. Кроме того, у нас 80–90% камня идёт из-за рубежа, а зарубежные поставщики обычно не представляют покупателю технический паспорт на камень. Взамен паспорта поставщик выдаёт некий сертификат, который якобы свидетельствует о качестве продукции. И в этих сертификатах есть всё, кроме действительно важной информации — показателей водопоглощения, прочностного сжатия, объёмного веса, морозостойкости и других. Кроме того, зарубежные ГОСТы предусматривают определение необходимых нам параметров по другой методике.

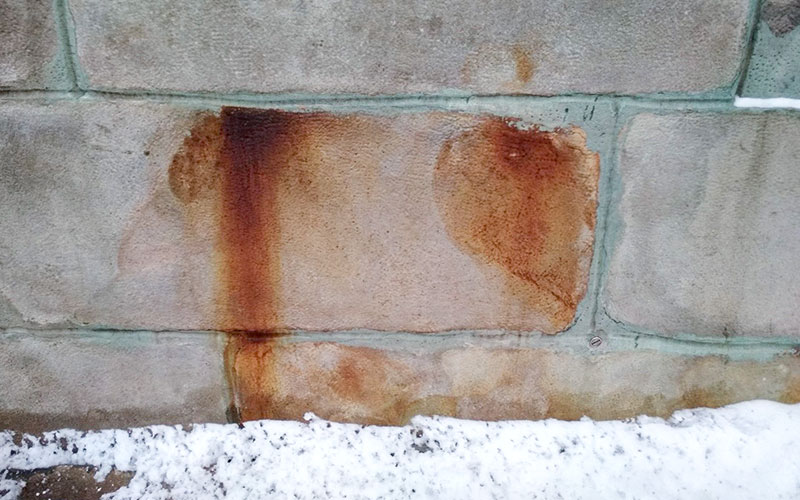

Пятна ржавчины на пьедестале Царь-пушки

Отдельно нужно сказать о морозостойкости камня, так как она крайне важна для наших климатических условий. Это свойство насыщенного водой камня выдерживать попеременное замораживание и оттаивание. После завершения испытаний на морозостойкость образцы не должны иметь видимых повреждений — трещин, выкрашивания, также прочность на сжатие не должна снизиться более чем на 20%. За рубежом проводят испытания на морозостойкость путём помещения материала в раствор хлористого натрия. У нас же применяют стандартный способ. Контрольный образец камня помещают в воду температурой 20ºС и оставляют до полного водонасыщения. Потом ставят в морозильную камеру и замораживают при —20 ºС, затем вынимают и оттаивают в воде при температуре +20 ºС. После того как камень оттаял, его снова ставят в морозильную камеру. Однократный процесс заморозки и оттаивания называется циклом. И камень, чтобы он хорошо сохранялся в наружной облицовке, должен выдерживать 150 таких циклов. Если камень будет использован для мемориалов — достаточно 50 циклов. Если камень не прошёл испытание на морозостойкость, значит, он непригоден к работе, а значит, вы вправе предъявить претензии поставщику.

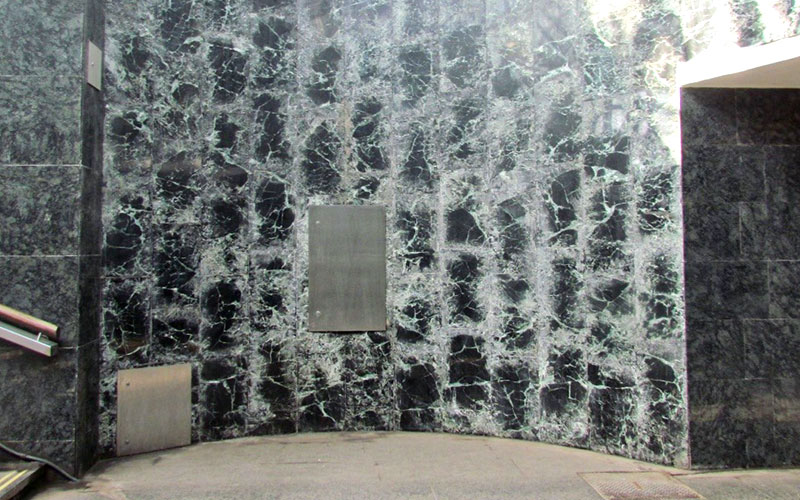

Шелушение серпентинита на выходе станции метро

Испытания на морозостойкость у нас и за рубежом проходят по-разному, и между этими двумя способами нельзя ставить знак равенства. Вот и вынужден покупатель иностранного камня сдавать образцы в лабораторию и проверять на соответствие нашим ГОСТам, потому что заказчик каменной облицовки может потребовать от него технический паспорт на камень со всеми характеристиками, включая морозостойкость. Самые продвинутые так и поступают: сначала заказывают полный цикл физико-механических испытаний, и только потом закупают камень партиями.

Основная проблема, с которой наши покупатели камня сталкиваются чаще всего, — это несоответствие поставляемого в Россию зарубежного камня нашим российским климатическим условиям, соответствие которым заложено в наших ГОСТах и СНиПах. Для Западной Европы температура —5 ºС и снег — это уже стихийное бедствие, для некоторых городов Сибири —35 ºС считается отеплением. Поэтому камни, широко используемые в Западной Европе, могут оказаться у нас не пригодными для использования в каменной облицовке.

Требования к камню включаем в договор

Что делать, если приходится заказывать камень за рубежом или даже у наших производителей? Параметры покупаемого материала необходимо прописать в договоре на поставку.

В договоре нужно обязательно указать физико-механические свойства камня: показатели водопоглощения (если это гранит, габбро или другие интрузивные породы, не более 0,75 г/см³), прочности на сжатие (для гранитов не менее 100 Мпа), объемной массы, истираемости (если камень будет использоваться для настила горизонтальных поверхностей — площадей, тротуаров, прилегающих территорий, прочность на удар должна быть не мнее 30 см), морозостойкость мемориального камня должна быть не менее 50 циклов. Все эти параметры берутся из ГОСТ 9479‑2011, и ничего своего изобретать не нужно.

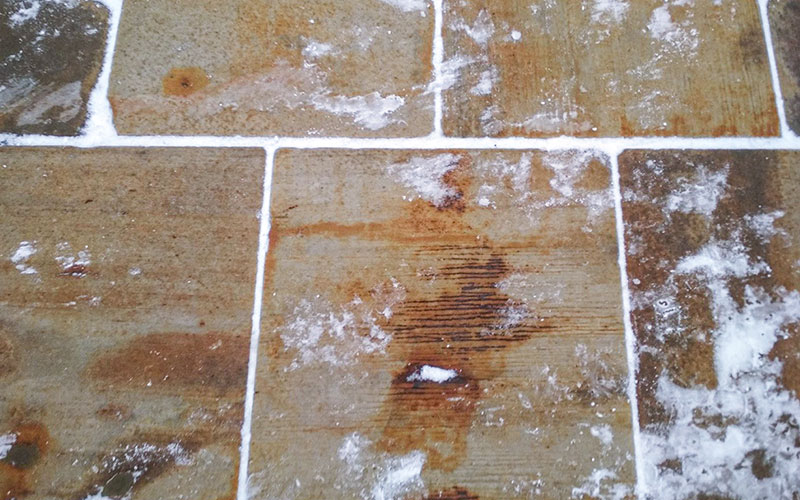

Пятна ржавчины на плитах мощения внутренней территории Кремля

Цвет и рисунок

Еще один актуальный пункт, который тоже рекомендую в обязательном порядке включить в текст договора, поскольку он может стать причиной серьезных (иногда судебных) разногласий, — это цвет и рисунок камня.
Когда вы обращаетесь к продавцу, вам показывают эталонный образец. Ориентируясь на рисунок эталона, вы покупаете партию камня. Но очень часто бывают расхождения. Например, вам нужен был розовый оттенок камня, а когда пришла партия, выяснилось, что камень не розовый, а скорее бледно-жёлтый, или его оттенок ушел в зелень... Для камня это нормально. Камень — это натуральный продукт, его свойства целиком зависят от геологических условий, в которых он формировался. Например, хорошо известный у нас в России и за рубежом коелгинский мрамор может быть и чисто белым, и переходить в серый, может образовывать темно-серые, а иногда желтые и бурые пятна. Это природная особенность коелгинского мрамора, и поставщик должен заранее предупреждать обо всех его цветовых вариациях, чтобы избежать разногласий. То же касается рисунка. Не каждого устроит, если ему продают камень, согласно эталону, с размыто-пятнистым рисунком, а привозят полосчатый.
Был такой характерный случай. В Подмосковье изготавливали мемориал из серо-розоватого гранита «Ала-Носкуа», и вдруг в блоке обнаружилось крупное пятно черного цвета. Брак? Нет. Просто в блоках, добываемых на данном месторождении, встречаются линзовидной формы включения (так называемые шлиры) черного цвета. Эти природные включения — это характерное свойство данного месторождения. Нашими исследованиями установлено, что в данном случае на качество камня, на его прочность, долговечность такие включения не влияют. Включения, из-за которых возникает цветовой контраст, приводит только к снижению декоративности.

Поэтому, если вы знаете такую особенность месторождения, потрудитесь указать в договоре, что хотите гранит без темных включений. Этот пункт в дальнейшем может стать ключевым в процессе защиты своей позиции. Если вы указали в договоре, что приобретаете гранит однородного цвета без темных включений, вы наверняка сможете добиться замены «бракованного» блока. Если в договоре указано только наименование гранита — шансов на замену почти нет. Также в договоре обязательно советую прописывать соответствие продукции ГОСТ 9479, чтобы избежать множества проблем, в том числе блоков с трещинами.

Считаю необходимым при заключении договоров на поставку пользоваться следующими нормативами:

• плиты облицовочные должны соответствовать ГОСТ 7480;
• архитектурно-строительные изделия — ГОСТ 23342;
• изделия строительно-дорожные — ГОСТ 32018;
• плиты декоративные на основе природного камня — ГОСТ 24099.

Прописав в договоре необходимые характеристики камня, и указав, что качество покупаемой продукции должно соответствовать ГОСТам, вы минимизируете риск недоброкачественной поставки, чем избавите себя от головной боли и потери содержимого вашего кошелька.

Камень под микроскопом:

Удлиненные, игольчатые пластинки биотита (зеленовато-­­розовые) по краям зерен магнетита в образце камня

Зерно оливина в образце камня

Окаменелые остатки сине- зеленых нитевидных водорослей в камне травертин Coffee Waves из Казахстана

Обломки окаменелых раковин фораминифер в мраморизованном известняке Marv Dasht из Ирана

Зерна сфена (Spn) в камне ICE GREEN/ PACIFIC BLUE (G1306). Видны полисинтетические двой­ники сфена. Mgt — магнетит, Hbl — обыкновенная роговая обманка, Pl — плагиоклаз

Иголки ильменита в камне «Гранит G684»

Простой двой­ник пижонита (пироксена) в камне «Гранит G684»

Зерна авгита (цветные пятна) в шлифе базальта Ивано-­Долинского месторождения. Фенокристаллы часто имеют двой­никовое строение

Зерна лабрадора (серые призмы) в шлифе базальта Ивано-­Долинского месторождения. Фенокристаллы часто имеют простые двой­ники, кристаллы основной массы более мелкие

Коелгинский мрамор под микроскопом. Мономинеральная горная порода, состоящая из кальцита [CaCO3].

Зерна апатита (серое) по авгиту (цветное) в образце камня

Пеллеты в образце № 2 имеют концентрическое строение и могут достигать 0,45 мм в поперечнике. Цементирующее вещество камня перекристаллизовано на 95%
